| TQC-0670G6×4R | ||||||||
| Anwendung | ||||||||
| · 4-adrige Antenne – 2 × LTE 617–7125 MHz, 1 × WLAN 2400–7125 MHz, 1 × GNSS 1562–1612 MHz · Hohe Verstärkung, stabil · Leichtgewicht, kleine Größe · Der Stecker ist mit einem Anschlusskabel versehen. · UV-beständiges Radom, hohe Anpassungsfähigkeit an die Umgebung | ||||||||
| Elektrische Spezifikationen | ||||||||
| Typ | W-lan | 2×LTE | ||||||
| Frequenzbereich | 2400-2500 | 4900-7125 | 617-698 | 698-960 | 1710-2690 | 3300-4200 | 4900-7125 | |
| (MHz) | ||||||||
| Spitzengewinn (dBi) | 4 | 5 | 2,5 | 4 | 6 | 6 | 4,5 | |
| Kabel ausgenommen | ||||||||
| VSWR | ≤2,0 | ≤2,0 | ≤2,2 | ≤2,0 | ≤2,0 | ≤1,8 | ≤2,0 | |
| Maximale Leistung (W) | 20 | |||||||
| Impedanz (Ω) | 50 | |||||||
| GNSS/GPS-Antennenspezifikation | ||||||||
| Frequenzbereich (MHz) | 1562–1612 | |||||||
| Spitzengewinn (dBi) ohne Kabel | 4,5 | |||||||
| Betriebsstrom (mA) | 15 | |||||||
| Außerbanddämpfung (dB) | ≥40 | |||||||
| VSWR | ≤2,0 | |||||||
| Betriebsstrom - mA | 15 | |||||||
| Impedanz (Ω) | 50 | |||||||
| Verstärkung:LNA(dBi) | ≥26 | |||||||
| Rauschzahl (dB) | ≤3 | |||||||
| Spannungsversorgung (V) | 3.3-6 | |||||||
| Mechanische Spezifikationen | ||||||||
| Anschluss | WLAN: RPSMA-Stecker / LTE: SMA-Stecker / GNSS: SMA-Stecker | |||||||
| Freiliegendes Kabel (cm) | 305 | |||||||

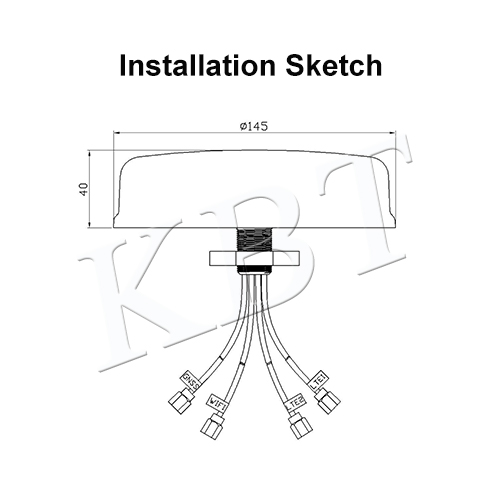

| Abmessung (mm) | (Φ145×40) ±1,5 | |||||||
| Antennengewicht (g) | 365 | |||||||
| Radomfarbe | Schwarz | |||||||
| Kabel | RG316 | |||||||
| Kabelfarbe | Weiß | |||||||
| Anwendung | IP66 | |||||||
| Betriebstemperatur-℃ | -40～+85 | |||||||
| Betriebsfeuchtigkeit -% | 5～95 | |||||||
