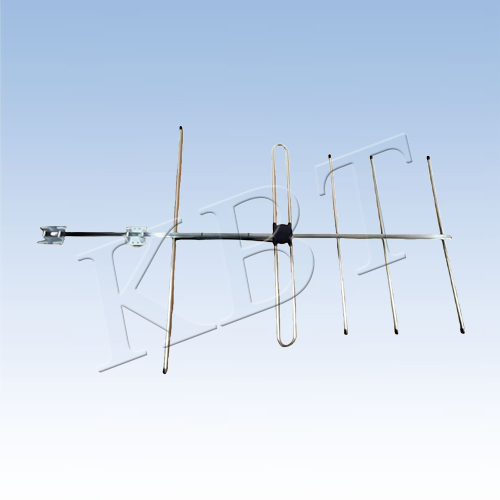

1-Port-Yagi-Richtantenne
- TDJ-015Z5B
- Outdoor DAS
- Yagi-Antenne
- 156–165
- 9
- 54
- Horizontal oder Vertikal
● 156–165 MHz
● 9 dBi / 90° / HPOL oder VPOL
● Extrem flaches Profil
Elektrische Spezifikationen | |||
Anzahl der Elemente | 5 | ||
FrequenzRange (MHz) | 156~165 | ||
Polarisation | Horizontal oderInaufrecht | ||
Typisch Gewinnen (dBi) | 9 | ||
HorizontalBihrINidth (°) | 54 | ||
TypischVertikal BihrINidth (°) | 48 | ||
F/B(dB) | 13 | ||
Impedanz (Oh) | 50 | ||
VSWR | ≤1,5 | ||
MaximalPHerrscher (IN) | 50 | ||
MechanischSSpezifikationen | |||
Anschluss | UHF-Weibchen | ||
AusgesetztCfähigSzum Essen (cm) | 50 | ||
AnschlussPPosition | Unten-Ende des Kabels | ||
AntenneSzum Essen (mm) | 1700*1026 | ||
Gewicht (kg) | 2,7 ± 0,2 | ||
Antennenfarbe | Edelstahl | ||
BetriebHFeuchtigkeit (%) | 5~95 | ||
BetriebTTemperatur (°C) | -40~70 | ||
Schutzart | IP65 | ||
Salzsprühbeständigkeit | 96 Stunden neutral(GB/T 2423.17-2008) | ||
Bemessungswindgeschwindigkeit (m/s) | 60 | ||
Anwendung | ausTür | ||
Montage (Geeigneter Mastdurchmesser) | Mastmontage (der Stützmast ist vom Kunden bereitzustellen)F30～F50 | ||
Typisches Muster | |||
|  | ||
